GEL-M6

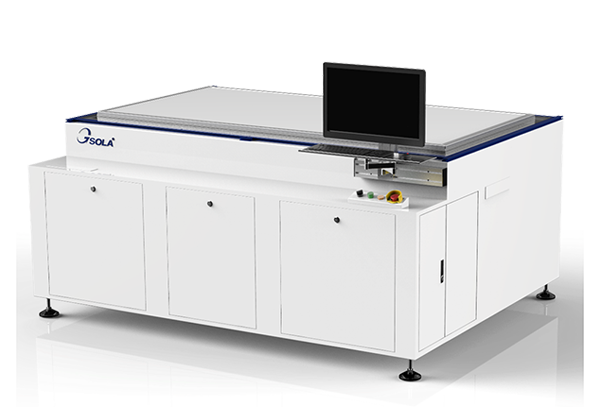

GEL-M6是陕西众森电能科技有限公司研发的全新一代太阳电池组件缺陷检测设备。该设备依据太阳电池电致发光原理研制, 是一款无需开盖合盖、无需气源、无需暗室的太阳电池组件内部缺陷检测专用仪器。该设备使得原先检测仪测试时间为每个组件15秒钟缩短至5秒种,因此整体效率提高2倍以上。
GEL-M6太阳能组件EL缺陷检测仪测试对象为太阳能晶硅组件,测试产品正面向下搬运到设备上进行测试。
主要技术指标
型号 | GEL-M6 | |
---|---|---|
可测组件尺寸 | 2000x1000mm 大小组件均可 | |
主要配置 | 测试机柜(内含红外相机)+专用软件(附赠品牌计算机+显示器) | |
相机分辨率 | 4928×3264(1620万像素) | |
曝光时间 | 1~25s可调,最短曝光时间:2s | |
测试周期 | 5s/pcs | |
接线方式 | 手工接线(适用于层压前、后组件测试) | |
工作环境 | 温度 20-30℃;湿度 40-70% | |
气源要求 | 气压 0.8Mpa,流量 120L/min | |
通电电源 | 最大电流 10A,最大电压 120V | |
电源要求 | 220V 10A,单相 | |
外形尺寸(长x宽x高) | 2200×1935×900mm |
